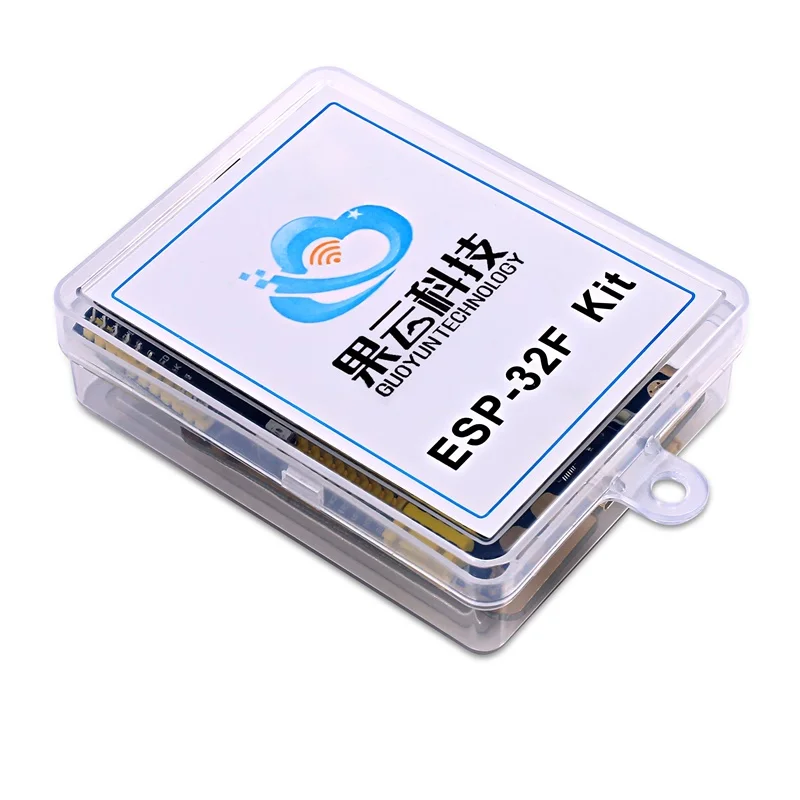

新しい開発板、ESP-32Fキットを購入

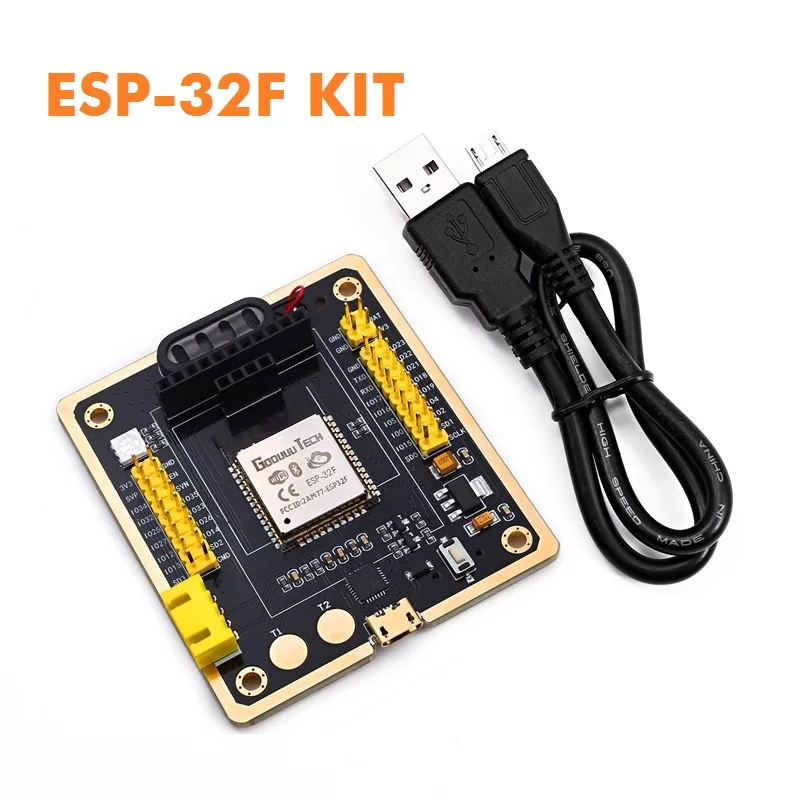

果云科技という中国メーカーのESP-32F開発キットを購入しました。


0.96インチOLEDバージョンや1.44インチTFTバージョンもあります。
M5Stackのぱくり版みたいのものです。
でも、M5Stackより大きいし、ケースもありません。
そして、このキットに関する情報がとても少ないのです。
英語のサイトはなし、日本語のサイトももちろんありません。
見つけたのが中国語のサイトに、
ESP-32F関連ソフトやマニュアルのダウンロードサイトです。

幸い、中国語がわかります。
そして、Arduino IDEにESP-32Fを追加した時、
自分で苦労した分、みんなが同じようにならないため、
ここで簡単に手順を紹介します。

まず、ESP-32Fのマニュアルやソフトは
https://pan.baidu.com/s/1ycfadOAvoBZxL1R_L1MY-A
からダウンロードできます。中国語ですけどね。
暗号やパスワードに聞かれたら、bwleを入力してください。

そこのArduino ESP32というフォルダから、
arduino-esp32.rar
というファイルをダウンロードします。

次に、Arduinoのhardware/espressif/esp32にboards.txtというファイルに、
以下のものを追加します。
ーー追加開始ーー
esp-32f.name=ESP-32F

esp-32f.upload.tool=esptool
esp-32f.upload.maximum_size=1310720
esp-32f.upload.maximum_data_size=294912
esp-32f.upload.wait_for_upload_port=true

esp-32f.serial.disableDTR=true
esp-32f.serial.disableRTS=true

esp-32f.build.mcu=esp32
esp-32f.build.core=esp32
esp-32f.build.variant=esp-32f
esp-32f.build.board=ESP-32F

esp-32f.build.f_cpu=240000000L
esp-32f.build.flash_mode=dio
esp-32f.build.flash_size=4MB
esp-32f.build.boot=bootloader_esp32f
esp-32f.build.partitions=default

esp-32f.menu.FlashFreq.80=80MHz
esp-32f.menu.FlashFreq.80.build.flash_freq=80m
esp-32f.menu.FlashFreq.40=40MHz
esp-32f.menu.FlashFreq.40.build.flash_freq=40m

esp-32f.menu.UploadSpeed.921600=921600
esp-32f.menu.UploadSpeed.921600.upload.speed=921600
esp-32f.menu.UploadSpeed.115200=115200
esp-32f.menu.UploadSpeed.115200.upload.speed=115200
esp-32f.menu.UploadSpeed.256000.windows=256000
esp-32f.menu.UploadSpeed.256000.upload.speed=256000
esp-32f.menu.UploadSpeed.230400.windows.upload.speed=256000
esp-32f.menu.UploadSpeed.230400=230400
esp-32f.menu.UploadSpeed.230400.upload.speed=230400
esp-32f.menu.UploadSpeed.460800.linux=460800
esp-32f.menu.UploadSpeed.460800.macosx=460800
esp-32f.menu.UploadSpeed.460800.upload.speed=460800
esp-32f.menu.UploadSpeed.512000.windows=512000
esp-32f.menu.UploadSpeed.512000.upload.speed=512000

ーー追加終了ーー

そして、ダウンロードしたRARファイルのesp32/variantsディレクトリから、
esp-32f
というディレクトリをArduinoのhardware/espressif/esp32/variantsへコピーします。
また、ダウンロードしたRARファイルのesp32/tools/sdk/binディレクトリから、
bootloader.bin
というファイルをArduinoのhardware/espressif/esp32/tools/sdk/binへコピーし、
bootloader_bootloader_esp32f_80m.bin
に名前を変更します。

ちなみに、ダウンロードしたRARファイルのesp32/librariesディレクトリには
ESP-32F
というディレクトリがあります。
中にはESP-32F関連のexamplesがあります。
RGB LEDのスケッチやスピーカーのスケッチを試しでコンパイルして、
ESP-32Fへアップし、ちゃんと動くかどうかを確認しましょう。

この情報が役に立てればうれしいです！😊
